Fotavtrykk er monteringsstandarder for å installere et rødpunktsikte på et våpen. Helt konkret, refererer fotavtrykk til det tredimensjonale mønsteret på undersiden av rødpunktsiktet, dette kan enten passe direkte på pistolen, eller man kan ha behov for en montering/adapterplate.

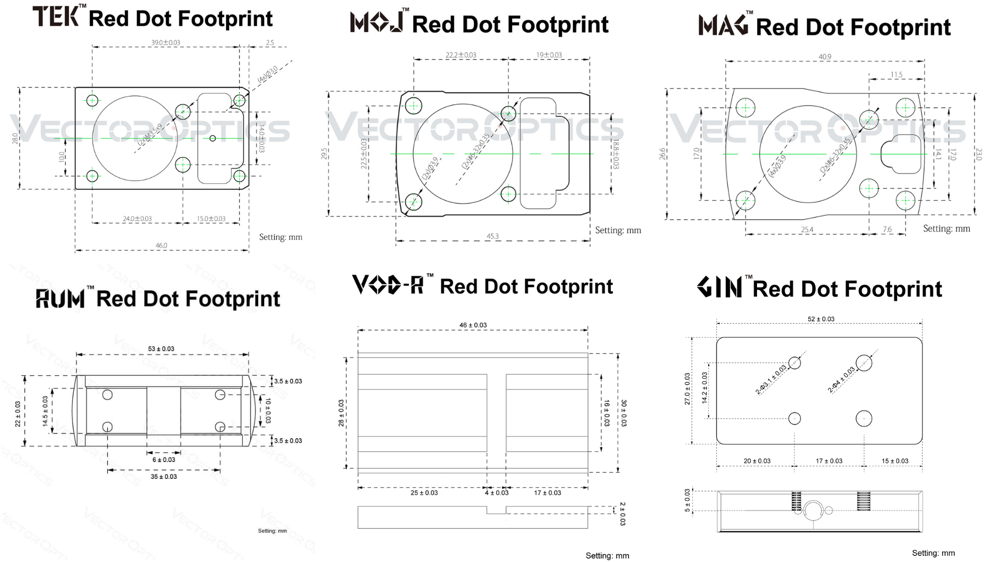

Forskjellige fotavtrykk
Vanligvis er bredden på rødpunktsiktet designet for å være i tråd med bredden på pistolen, ikke for liten eller for stor. Lengden på den rødpunktsiktet er bestemt av den optiske designen. Hullene i hjørnene brukes til å plassere siktet på pistolen slik at når du skyter, vil ikke rekyl føre til at siktet beveger seg rundt. Du kan legge merke til et spesielt fotavtrykk (VOD) som ikke har hull, dette vil bli forklart nærmere i artikkelen. Boltene er for settskruer, som sikrer et stramt og sikkert feste mellom den røde prikken og adapterplaten.

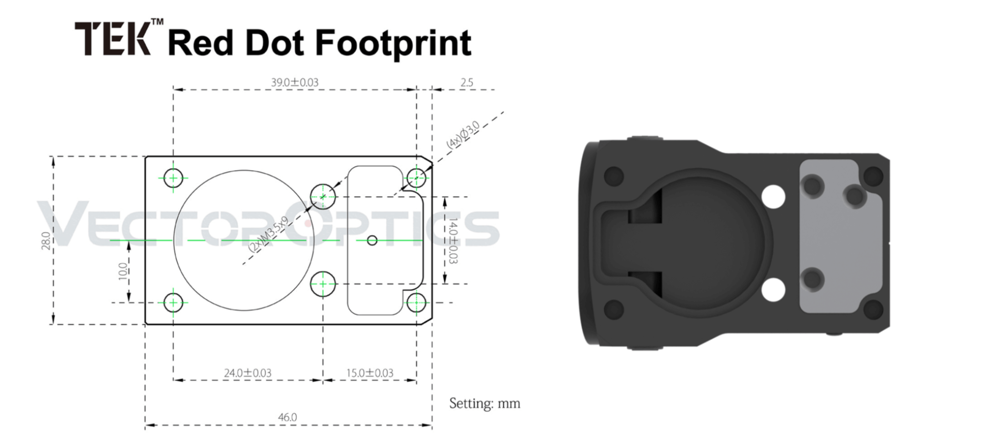

TEK Fotavtrykk
Dimensjon: 46 mm x 28 mm / 1.81 tommer x 1.1 tommer
Mønster: To skruehull i midten, fire hull i hvert hjørne for å passe pinnen på rødpunktsiktet.
Kompatibel med: Docter/Noblex® monteringsstandard
Våre rødpunktsikter med TEK fotavtrykk: SCRD-19II, SCRD-F19II, SCRD-G19II, SCRD-35, RDSL01, SCRD-40, RDSL16, RDSL18
Plater for pistol: SCRDM-01 (GLOCK®), SCRDM-02 (M1911), SCRDM-03 (P226), SCRDM-04 (BERETTA® 92), SCRDM-05 (Springfield XD®), SCRDM-06 (S&W M&P®), SCRDM-07 (HK® USP) Som vist nedenfor, varierer baksidene av adapterne for å tilpasses forskjellige pistoler, med plugger designet for å passe til bakre siktespor av forskjellige størrelser.
Montasjer for rifle: SCRA-67 (for weaverskinne på rifle, riser), SCFRM-01 (for picatinnyskinne på rifle, offset), SCFRM-04 (for dovetail skinne på rifle, monteringsbase)

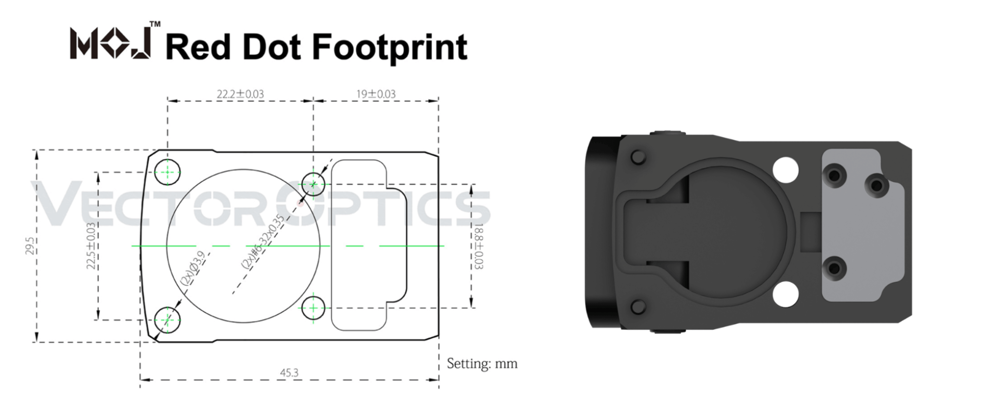

MOJ Fotavtrykk
Dimensjon: 45,3 mm x 29,5 mm / 1.78 tommer x 1.16 tommer
Mønster: To hull foran for å passe til pinnene på rødpunktsiktet, to skruehull i midten.
Kompatibel med: RMR®
Våre rødpunktsikter med MOJ fotavtrykk: SCRD-36 / SCRD-58 / SCRD-M36 / SCRD-37 / SCRD-59 / SCRD-57 / SCRD-19 / RDSL25, New Frenzy GenII SCRD-64 / SCRD-SM64 / SCRD-T64
Plater for pistol: SCRDM-08 (GLOCK®)
Montasjer for rifle: SCRA-71 (for weaverskinne på rifle, MOJ fotavtrykk rødpunkt, riser), SCFRM-02 (for picatinnyskinne på rifle, MOJ fotavtrykk rødpunkt, offsetmontasje)

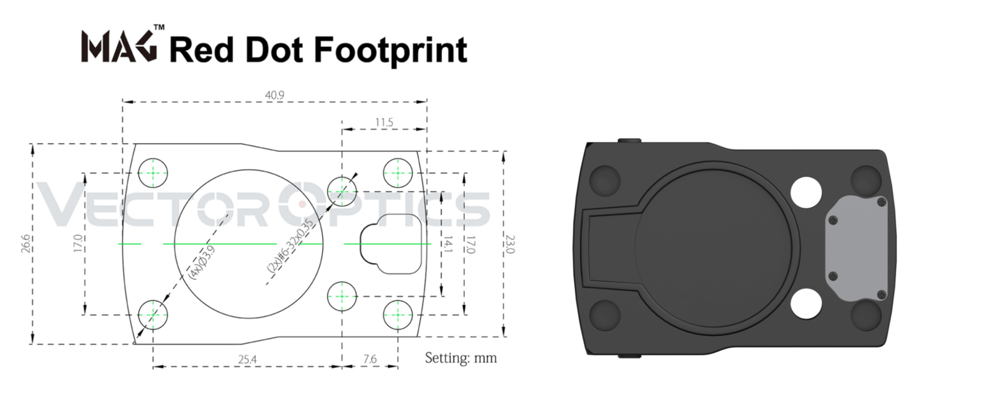

MAG Fotavtrykk
Dimensjon: 40,9 mm x 26,6 mm / 1.61 x 1.05
Mønster: Fire hull i hvert hjørne, to bolter i midten.
Kompatibel med: RMSc/SMS
Karakteristikk: Det ligner TEK fotavtrykket, men i en kompakt størrelse. MAG er det minste fotavtrykket som vanligvis brukes til mini rødpunktsikter.
Våre rødpunktsikter med MAG fotavtrykk: SCRD-43 / SCRD-F43 / SCRD-M43 / SCRD-G43 / SCRD-52 / SCRD-53 / SCRD-54 / SCRD-55 / SCRD-62 / SCRD-49 / SCRD-56 / SCRD-50, New Frenzy GenII SCRD-73 / SCRD-66 / SCRD-68 (vil komme med en adapterplate som passer for RMR/MOJ fotavtrykk).
Adapterplater for pistol: SCRDM-09 (GLOCK®), SCFRM-16 (MOS til MAG, adapter for GLOCK® med standard MOS), SCFRM-19 (HK® SFP9).
Montasjer for rifle: SCRA-73 (for weaverskinne på rifle, riser), SCFRM-11 (for weaverskinne på rifle, cantilever), SCFRM-03 (for picatinnyskinne på rifle, offsetmontasje).

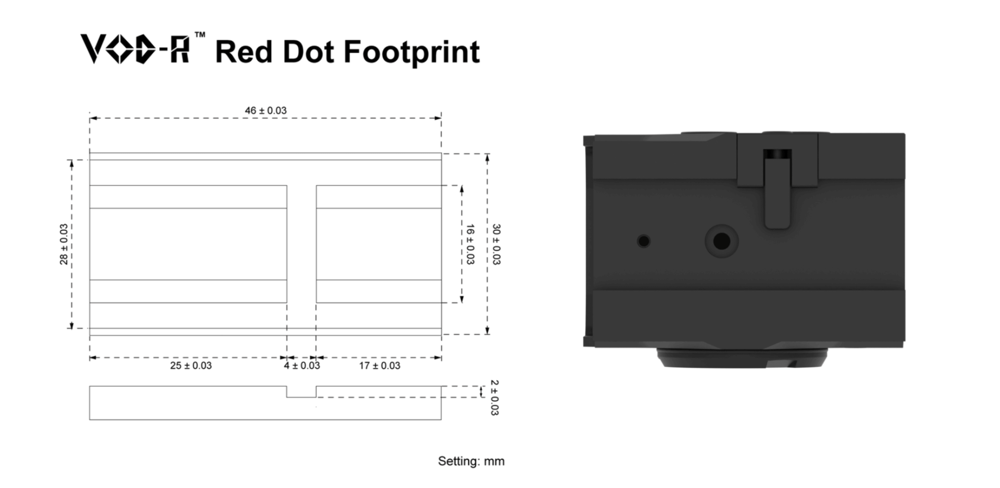

VOD Fotavtrykk
Dimensjon: 46 mm x 30 mm / 1.81 x 1.18
Mønster: Ingen hull eller bolter, et kutt i midten for en rekylstopp.
Kompatibel med: ACRO®
Karakteristikk: Denne er spesiell med ingen hull eller bolter. Det er en slags variant av weaverskinne. Du vil trenge en skrue for å koble rødpunktsiktet og adapteret fra undersiden av rødpunktsiktet. Dette fotavtrykket brukes vanligvis til lukkede sikter, der du ikke har noe sted å skru fra oversiden.
Våre rødpunktsikter med VOD fotavtrykk: SCRD-63 / SCRD-F63 / SCRD-SM63, New Frenzy GenII SCRD-SM68
Plater: SCRDM-10 (GLOCK®), SCFRM-18 (CZ SHADOW® 2), SCFRM-20 (HK® SFP9)
Adaptere: SCFRM-12 (MOS-VOD), SCFRM-13 (MOJ-VOD)
Montasjer: SCFRM-14 (for weaverskinne, lav montering), SCFRM-15 (for weaverskinne, riser), SCFRM-17 (for dovetailskinne, lav montering)

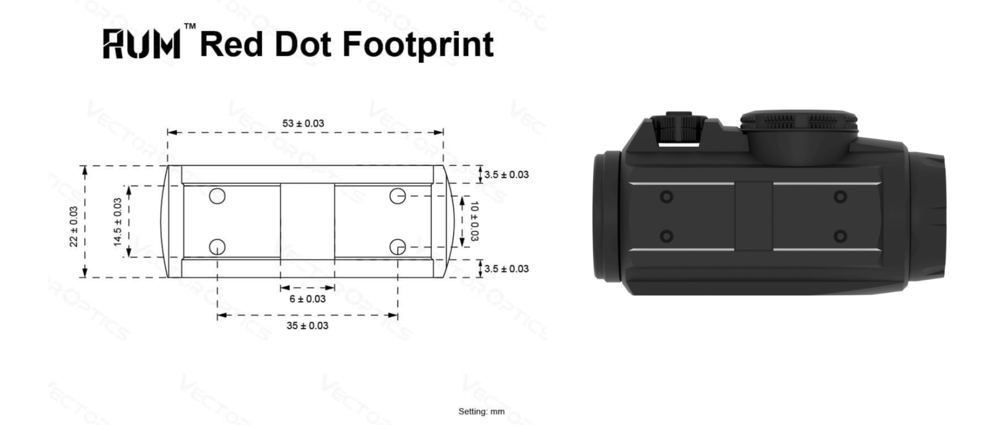

RUM Fotavtrykk
Dimensjon: 20 mm x 53 mm / 0.79 tommer x 2.09 tommer
Mønster: Et kutt i midten, to skruehull på begge sider.
Kompatibel med: T-1™/T-2™
Karakteristikk: Denne ble også utviklet for tubekikkert, som kunne brukes på rifle.
Adaptere: N/A
Montasjer: SCPSM-01 (for picatinnyskinne, cantilevermontering), SCPSM-02 (for picatinnyskinne, lav montering)
Våre rødpunktsikter med RUM fotavtrykk: Maverick serien, Scrapper serien, Paragon Prism, RDSL27, RDSL28, Centurion 1 x 20

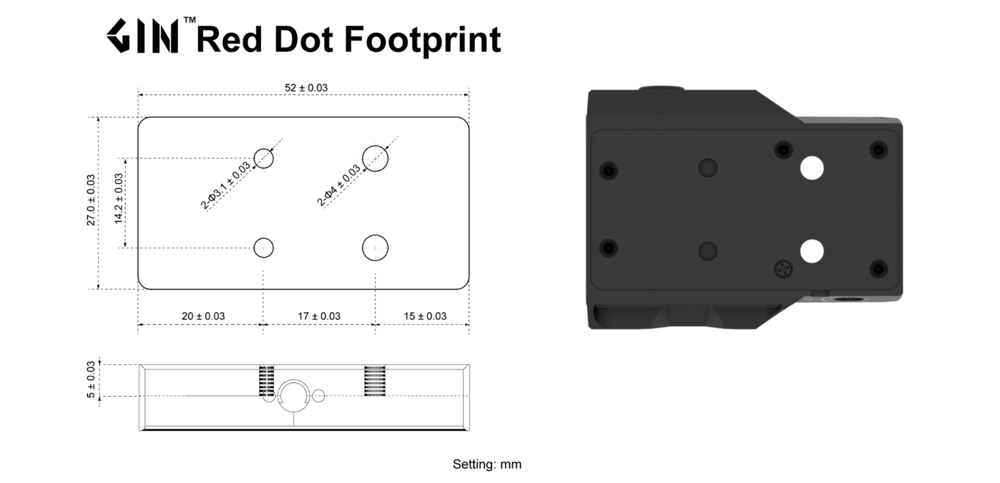

Dimensjon: 27 mm x 52 mm / 1.06 tommer x 2.05 tommer
Mønster: Fire bolter, to på forsiden er mindre enn de på baksiden.
Kompatibel med: C-More® RTS/STS
Karakteristikk: Dette fotavtrykket har størst dimensjon. Vanligvis er rødpunktsikter med GIN fotavtrykk brukt til open divisjon i dynamisk sportsskyting. Det ville gi størst mulig synsfelt. Det brukes noen ganger også på rifler.
Adaptere: N/A
Våre rødpunktsikter med GIN fotavtrykk: SCRD-65, SCRD-SM44
